路虎插电混动概述

阅读：2063

发布时间：2020-04-04 17:40:48

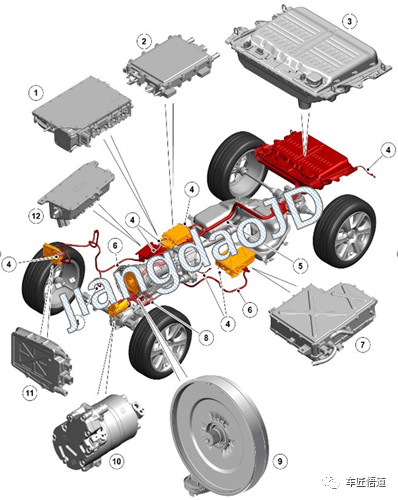

狭路相逢勇者胜，路虎也敢上电动，元芳，你怎么看？今天共同学习路虎揽运插电混合动力系统相关知识，先看图

    1、电力变频转换器 (EPIC)    2 、直流-直流 (DC/DC) 转换器
    3 、PHEV 蓄电池
    7 、车载 PHEV 蓄电池充电器
    9 、集成 MG 的混合动力驱动总成
    10 、电动空调压缩机
    11 、HV 内部加热器
    12 、HVJB 高压接线盒PHEV 蓄电池

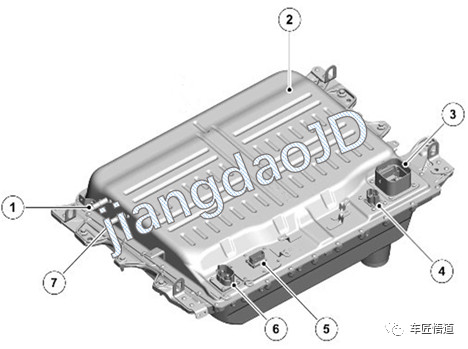

    1 、PHEV 蓄电池冷却液进口
    2 、PHEV 蓄电池
    3 、手动维修断开装置 (MSD) 连接
    4 、至高压接线盒 (HVJB) 的高压 (HV) 接头
    5 、接线线束接头
    6 、至电力变频转换器 (EPIC) 的 HV 接头
    7 、PHEV 蓄电池冷却液出口蓄电池电能控制模块 蓄电池电量控制模块 (BECM) 控制单个蓄电池单元电压、内部温度和高压继电器，通过高速 (HS) 控制器局域网 (CAN) 电源模式0系统总线与高压系统和其他车辆系统通信。控制一下部件：
PHEV 蓄电池冷却液泵。PHEV 蓄电池加热器。PHEV 蓄电池冷却器连接到由 HVAC 控制模块控制的空调 (A/C) 系统。PHEV 蓄电池换向阀。BECM 还会监测高压互锁回路是否有断点。高压互锁回路有 2 个独立的高压互锁回路，一、用于 PHEV 蓄电池接入的高压电缆接头，二、用于所有其他高压电缆接头。每个高压互锁回路都有一个由 BECM 监测的电流传感器，用于断开高压电缆接头。每个回路都包含一个 12 伏 10 毫安电路，依次通过以下部件的高压接头：
PHEV 蓄电池、车载 PHEV 蓄电池充电器、高压接线盒 (HVJB)、电动空调 (A/C) 压缩机、高压内部加热器。

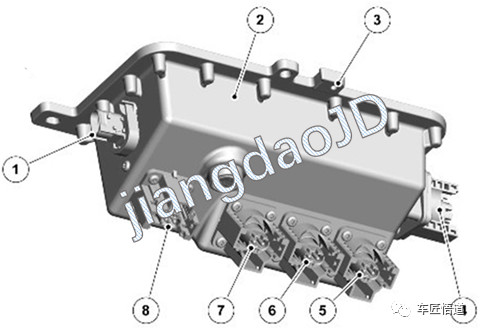

    当拆下上述任一部件的高压电缆时，高压互锁回路电路将断开，BECM 检测到断点。BECM 将高压互锁回路状态发送至动力传动系统控制模块 (PCM)。如果车辆静止，PCM 会请求 BECM 断开此高压电路。BECM 将会断开 PHEV 蓄电池内部的 2 个继电器的电源，以断开 PHEV 蓄电池的供电并让高压电路放电。高压接线盒HVBJ

    1 、高压互锁回路连接
2 、高压接线盒 (HVJB)
    3 、电气等电位电缆连接
    4 、来自 PHEV 蓄电池的高压连接
    5 、接入直流至直流 (DC/DC) 变流器的高压连接
    6 、至电动空调 (A/C) 压缩机的高压连接
    7 、来自车载 PHEV 蓄电池充电器的高压连接
    8 、至高压内部加热器的高压连接

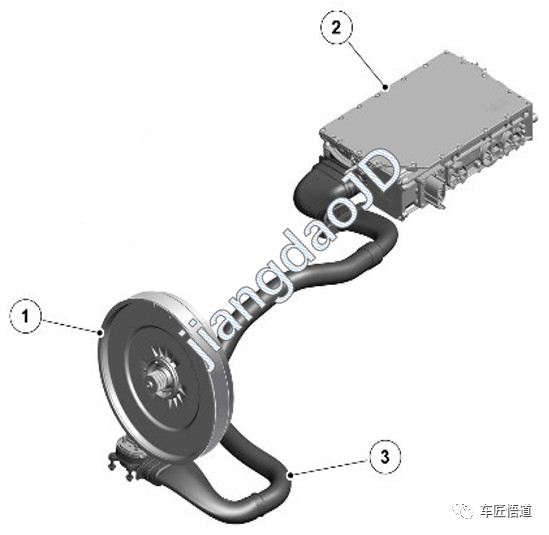

高压 3 相电缆

    1 、包含了电机发动机 (MG) 的混合动力驱动总成
    2 、电力变频转换器 (EPIC)
    3 、高压 (HV) 3 相电缆

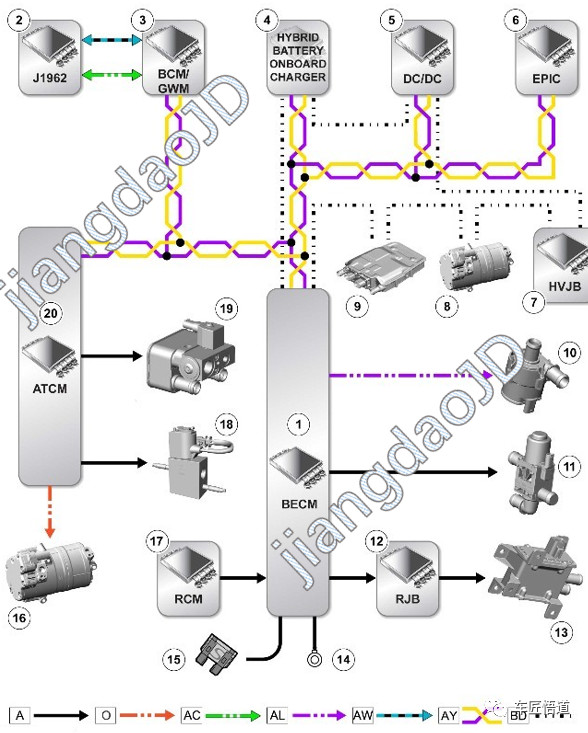

    高压 3 相电缆将电力变频转换器 (EPIC) 连接至电动发电机 (MG)。高压 3 相电缆传导交流电 (AC)。电流流动由 EPIC 进行控制。一根 3 相电缆中包含 3 根绝缘电缆，每相对应一根绝缘电缆：U 相、V 相、W 相。控制图

A = 硬接线；O = 局域互联网络；AC = 诊断；AL = 脉宽调制 (PWM)；AW = 以太网；AY = 高速 (HS) 控制器局域网 (CAN) 电源模式 0 系统总线；BD = 高压 (HV) 互锁回路。
1 、蓄电池电量控制模块 (BECM)
2 、诊断连接
3 、车身控制模块/网关模块 (BCM/GWM)
4 、车载 PHEV 蓄电池充电器
5 、直流-直流 (DC/DC) 转换器
6 、电力变频转换器 (EPIC)
7 、高压接线盒 (HVJB)
8 、电动空调 (A/C) 压缩机
9 、高压 (HV) 内部加热器
10 、PHEV 蓄电池冷却液泵
11 、PHEV 蓄电池换向阀
12 、后接线盒 (RJB)
13 、PHEV 蓄电池加热器
14 、接地连接
15 、保险丝电源
16 、电动空调压缩机
17 、约束控制模块 (RCM)
18 、前空调隔离阀
19 、PHEV 蓄电池冷却器

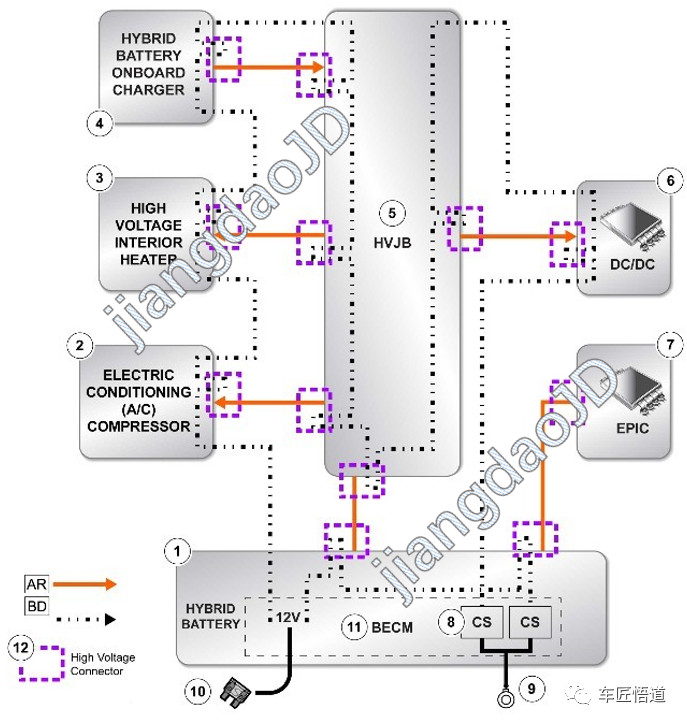

20 、HVAC 控制模块 高压互锁回路控制图

                    AR = 高压 (HV) 直流 (DC)；BD = 高压互锁回路。
    1 、包括蓄电池电量控制模块 (BECM) 的 PHEV 蓄电池
    2 、电动空调 (A/C) 压缩机
    3 、高压 (HV) 内部加热器
    4 、车载 PHEV 蓄电池充电器
    5 、高压接线盒 (HVJB)
    6 、直流-直流 (DC/DC) 转换器
    7 、电力变频转换器 (EPIC)
    8 、电流传感器（2 个）
    9 、接地
    10 、带保险丝的电源
    11 、BECM
    12 、HV 接头（12 个）
